▲繪圖桌OGTS-01A型

一、繪圖桌規格參數

規格尺寸：1050X620X805 （單位：毫米）
桌體材質：塑鋼腳，桌體16毫米優質E1級雙貼面三聚氰胺板
制圖桌架：支撐面為上580下500，弧線口，E1級優質雙貼面三聚氰胺板。
雙抽屜，左為406×112×350，右為298×112×350,350毫米金屬靜音滑軌，深度300。鋁合金環形拉手。
升降架：A曲臂式升降支撐架，升降角度0-80度。B多功能升降架（本公司研制產品）：600X500X50（雙架），壁厚≥0.8，25X25方管，雙架。升降角度0-90度，隨意角度停止，金屬搖柄，D14梯螺桿，0-90度全行程。
可調腳子或ABS防潮腳墊：D10×H30，包塑金屬桿，2厘米可調節范圍。

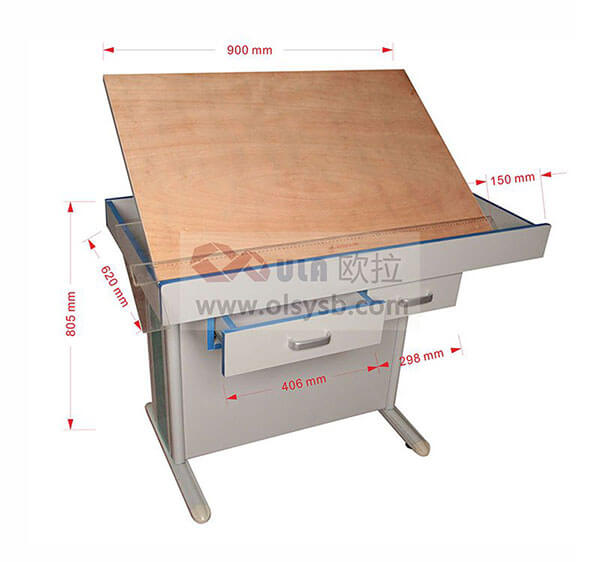

▲繪圖桌尺寸圖 OGTS-01A型

二、學生繪圖制圖工具參考（所報價格不包含學生制圖工具）

（1）1號繪圖板
（2）制圖手冊
（3）山型夾
（4）制圖小模型
（5）繪圖紙
（6）硫酸紙
（7）專用繪圖筆
（8）繪圖鉛筆
（9）制圖橡皮
（10）精密繪圖儀器
（11）不銹鋼多用擦圖片
（12）丁字尺
（13）直尺
（14）通用三棱比例尺
（15）半圓量角器
（16）多用斜邊三角板
（17）曲線板
（18）多功能繪圖模板
（19）大圓弧模板
（20）畫圓模板
（21）橢圓模板
（22）萬能模板
（23）建筑模板
（24）景觀設計模板
（25）美工刀
（26）A3切割板

三、案例圖片參考

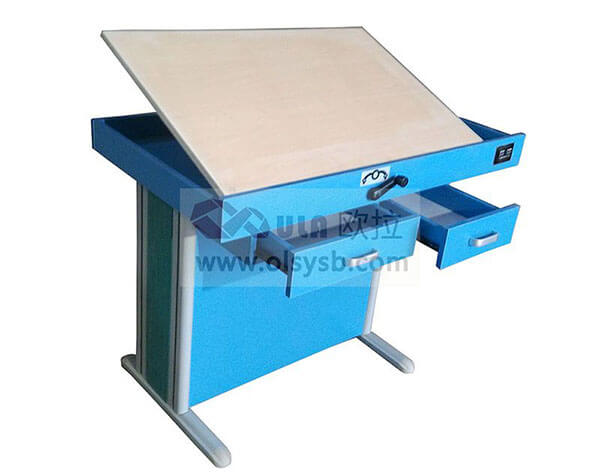

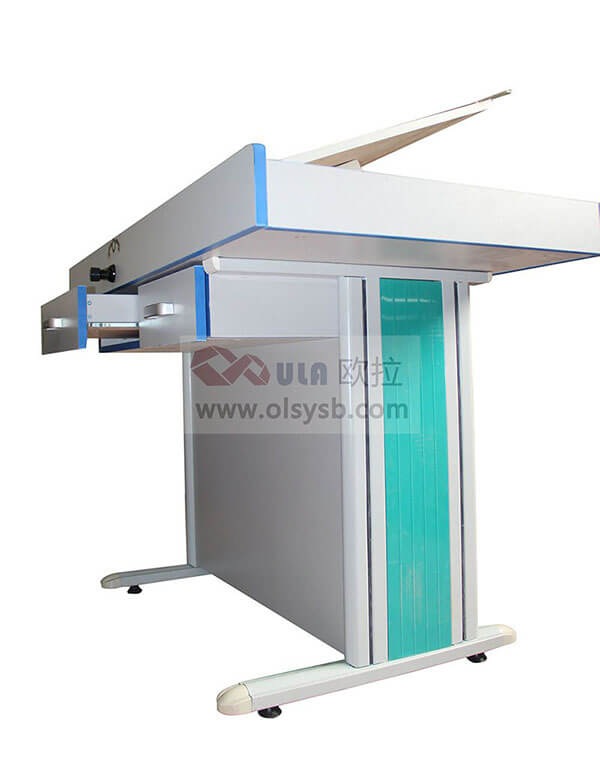

▲學生工程制圖桌-塑鋼木OGTS-01B型細節圖

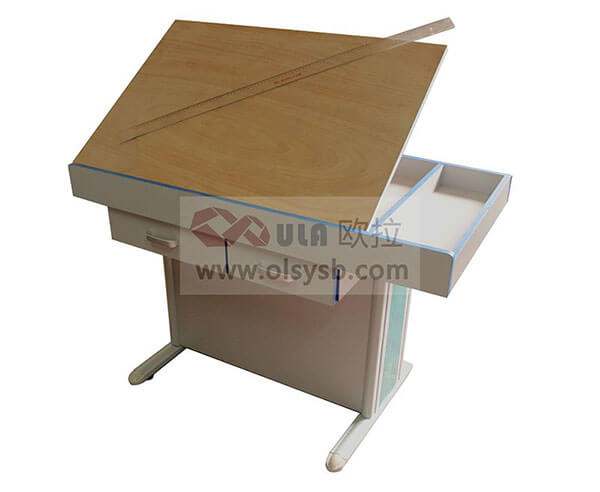

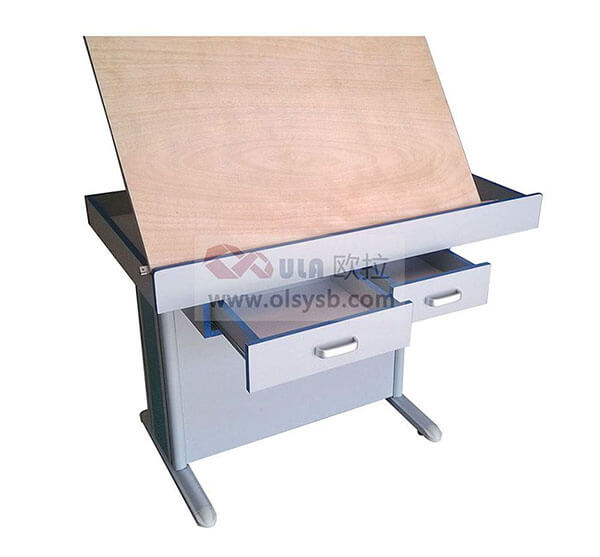

▲OGTS-01A型學生工程制圖桌樣式

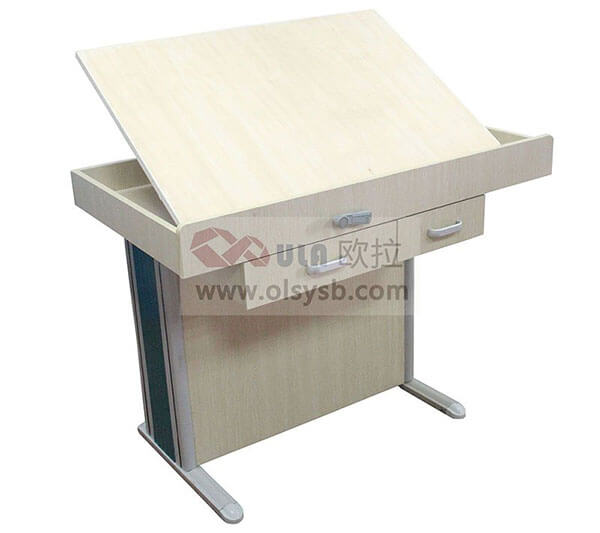

▲米色工程制圖桌樣式圖-OGTS-01B型

▲藍色學生工程制圖桌樣式圖-OGTS-01B型

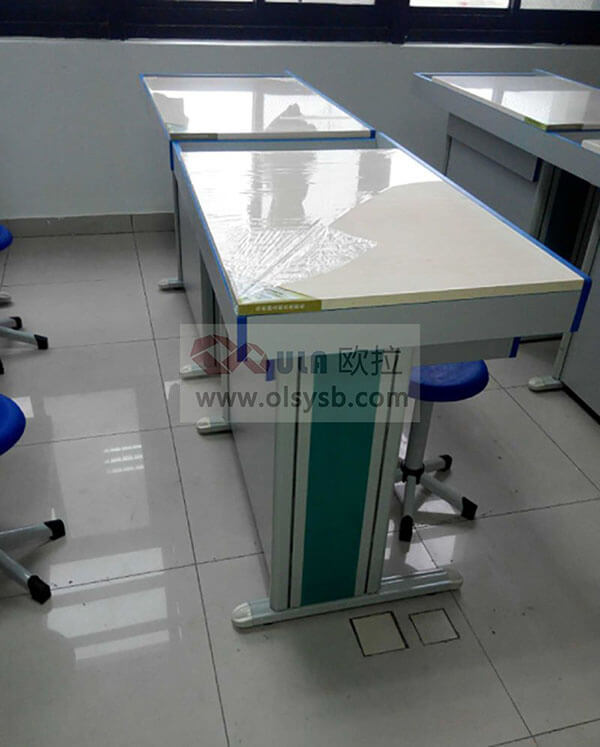

▲學生工程制圖室案例圖-OGTS-01塑鋼木型

四、補充說明

1、制圖繪圖桌可適用于工程制圖、建筑制圖、園林設計、機械制圖、化工、測繪、服裝設計等專業，客戶單位可根據實際專業需求對具體的繪圖制圖工具做增加或者刪減選擇。各專業需要使用的工具和教具設施請與公司銷售服務人員聯系溝通后獲取詳細配置清單價格表后做選擇。

2、表格中型號后綴A指的是采用曲臂升降支撐架，支撐架連接桌體面板和圖板，采用手拿繪圖板升降，升降角度0-80度，中間若干個齒卡定位，支撐更具穩定性，適合專業精密制圖。型號后綴B指采用方型升降架，金屬方框架不和圖板連接，采用搖柄和螺桿的四連桿機構升降，升降角度0-90度，中間隨意角度可停，適合常規訓練制圖、繪圖、美術設計等。二者在外觀上主要差異性體現在升降搖柄上，上學生繪圖桌樣式圖中有升降搖柄的為B型，沒有升降搖柄的為A型。

五、其他說明

本公司提供詳細版制圖桌產品目錄文檔、制圖室成套設備建設方案和配置清單，具體有需求客戶請直接聯系公司客服QQ3049760950 1462003771或直接致電0571-86267868 85397251進行咨詢。
