繪圖桌工具的使用（二）
來源：歐格 作者：歐格 發布：2013-3-13 修改：2013-3-13
隸屬：繪圖桌,制圖桌知識 點擊：4362
繪圖桌工具的使用
5繪圖桌工具—鉛筆、直線筆
鉛筆的種類很多。一般鉛筆上刻印有表示軟硬的代號，例 如“B”表示軟，“H”表示硬，“HB”表示軟硬適中。繪圖時常用的是H、HB、B等鉛筆，根據圖線粗細的不同來選用。
直線筆，俗稱鴨嘴筆，是用來上墨水畫墨線的，往直線筆內加墨水時，應當用蘸水筆把墨水加人兩筆葉間，切勿將直線筆插，
人墨水瓶直接蘸墨水，直線筆葉片外表面沾上墨水就會沾污圖紙(圖 2-17)。
繪圖墨水筆常用來代替鴨嘴筆。繪圖筆的筆尖是一支細針管，所以又名針管筆。繪圖筆能吸存碳素墨水，毋需頻頻加墨。筆尖的口徑有多種規格，可視線型粗細而選用，一支筆只能畫一種線寬（圖2-18)。
6繪圖桌工具-圓規
圓規一般在使用時要注意高速鉛芯與針尖的長度，
使圓規兩腳靠攏時，兩尖對齊。鉛芯苴削成斜截圓柱狀，并使斜面向外。畫較大的圓時，要使圓規兩腳都大致與紙面垂直，如圖2- 19所示。

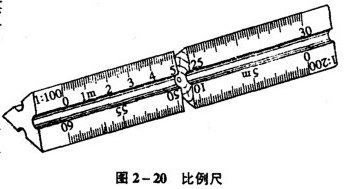

7繪圖桌工具-比例尺
建筑物的形體比圖紙大得多，只能根據實際需要和圖紙大小，選用合適的比例將圖形縮小。比例尺就是用來縮小或放大圖形用的。有的比例尺是在三個面上刻有共六種百分或千分比例的三棱尺，如圖2-20所示為百分比例尺；有的比例尺寸做成直尺形狀，叫做比例直尺。比例尺上的數字以米為單位, 如以1:100為例，尺上刻度lm就是表示實際尺寸為1 米長,也即尺上從0到刻度1 m處的長度是實際尺寸1米長的百分之一。其他比例用法可 照此類推。
8繪圖桌工具-曲線板
繪制非圓曲線時,先按相應的作圖方法 定出曲線上足夠數量的點，再用曲線板湊合有關點平滑連接而成。
